Brocade M5424光纖通道刀片式交換機
Brocade交換技術 與Dell M1000e刀片式體系結構集成
使用PowerEdge M1000e刀片式盤柜、Brocade M5424和Dell™ Compellent™存儲，輕松將光纖通道技術集成至現有或新SAN環境。

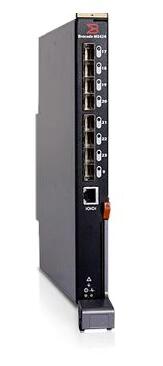

產品外觀
產品特征
性能特點
Brocade® M5424交換機和Dell PowerEdge M1000e刀片式服務器機箱為光纖通道SAN部署提供可靠的解決方案。 本產品不僅幫助簡化和減少部署所需的SAN硬件組件數量，而且還保持傳統SAN環境的可擴展性、性能、互操作性和管理。
快速可靠的8 Gb/秒性能
> 無阻塞非超額平臺，具有128 Gb/秒端到端速度的聚合帶寬
> 可選自適應網絡服務，包括自適應光纖網絡服務質量、通信量隔離以及入站速率限制，使企業能夠在虛擬環境中保持應用性能。
適用于各種SAN環境的卓越價值
> 通過使用PowerEdge M1000e刀片式服務器機箱、Brocade® M5424和Dell™ Compellent™存儲，可輕松地將光纖通道(FC)技術集成到新的或現有存儲區域網絡(SAN)環境中
> 新平臺與戴爾的Brocade 8Gb邊緣交換機結合，將Brocade主干DCX體系結構的下一代動態數據中心光纖網絡功能擴展至Dell PowerEdge M1000e機箱。
技術規格
|
Brocade M5424光纖通道刀片式交換機 |
|
| 特性 | 技術規格 |
| 聚合帶寬 | 128 Gb/秒端到端 |
| 標準最大支持數 | 單個Brocade FOS結構：56個域，19個躍點 單個Brocade M-EOS結構：31個域，3個躍點 根據需要認證較大的結構；請參考Brocade或OEM SAN設計文檔了解配置詳情 |
| 機箱包含項 | 機箱 寬度：272.75毫米 高度：32.48毫米 長度：307.24毫米 重量：2.11千克（不帶介質） |
| 數據流量類型 | 支持單播和廣播的光纖網絡交換機 |
| 工作環境條件 | 溫度 工作：0°C至40°C（32°F至104°F） 非工作：-20°C至70°C（-4°F至158°F） 濕度 工作：10%至90%（29°C無冷凝） 非工作：5%至95%（38°C無冷凝） 海拔 工作：最高3048米（10,000英尺） 存儲：最高10668米（35,000英尺） 撞擊 工作：20G，持續6毫秒 非工作：速度變化為4216毫米/平方秒時可承受50G 振動 工作：5Hz到500Hz時0.4G，持續60分鐘 非工作：2Hz到200Hz時0.5G，持續15分鐘；隨機1.04 GRMS，持續15分鐘 |
| 光纖網絡延遲 | 1.2 µs，無爭用，4 Gb/秒速度的直通路由。 當輸入端口速度提高而導致與輸出端口速度不同時，延遲時間就會增加 |
| 結構服務 | 簡單名稱服務器，注冊狀態更改通知(RSCN)。 可選光纖網絡服務包括： Brocade高級分區；Brocade光纖網絡監測；Brocade ISL干線合并；Brocade高級 性能監控；Brocade Web工具。 |
| 其他交換 | 鏈路聚合，每個交換機最多可支持12個靜態聚合鏈路、8個動態聚合鏈路，且每個聚合鏈路最多匯聚8個成員端口；支持LACP (IEEE 802.3ad) |
| 光纖通道端口 | 可通過“按需增加端口許可”將端口從12個增加至24個（增量為5個端口），并提供32個通用端口（E、F和FL） |
| 互操作性 | 所有Brocade交換機和導向器 |
| ISL端口聚合 | 交換機間鏈路(ISL)干線合并允許一對交換機之間最多有4個端口組合成聚合速度高達32 Gb/秒的單個邏輯ISL，以實現優秀帶寬利用率和負載平衡。 |
| 最大幀大小 | 2112字節有效載荷 |
| 介質類型 | 小型可插拔(SFP)激光。 長達500米（1,640英尺）的短波，以及長達10千米的長波 |
| 管理 | 支持的管理軟件 Telnet；SNMP（FE MIB、FC管理MIB）；Brocade高級Web工具（易于使用并且 易于設置）；Brocade高級分區；Brocade光纖網絡管理器（可選） 管理訪問 10/100以太網端口(RJ-45)；內部串行端口(RS-232)；通過管理服務器進行的帶內管理 |
| 選項 | SFP介質、按需增加端口、高級光纖網絡服務 |
| 性能 | 1.063 Gb/秒線速，全雙工；2.125 Gb/秒線速，全雙工；4.25 Gb/秒線速，全雙工；8.50 Gb/秒線速，全雙工；1 Gb/秒、2 Gb/秒、4 Gb/秒和8 Gb/秒端口速度的自動偵測；可選編程為固定端口速度；在1 Gb/秒、2 Gb/秒、4 Gb/秒和8Gb/秒端口之間實現速度匹配 |
| 端口類型 | FL_Port、F_Port、N_Port和E_Port；基于交換機類型(U_Port)的自發現 |
| 電源選項 | 直流電輸入：12伏，其中3.3伏來自機箱、功耗：約32瓦 |
| 法規 | 安全 M5424符合以下安全認證： 美國Bi-Nat UL/CSA 60950-1第一版或更新版；ANSI C63.4 加拿大Bi-Nat UL/CSA 60950-1第一版或更新版；ICES-003 A類 日本CISPR22T和JEIDA（諧波） 歐盟EN60950-1或更新版EN55022和EN55024 澳大利亞/新西蘭 -- EN55022或CISPR22或AS/NZS CISPR22 阿根廷IEC60950-1或更新版 俄羅斯聯邦IEC60950-1或更新版51318.22-99和51318.24.99或更新版 韓國KN22和KN24 產品安全、 EMC 和環境數據表（英文版） 戴爾法規合規性主頁（英文版） 戴爾和環境（英文 版） |
| 可擴展性 | 全光纖網絡體系結構，最多可有239臺交換機 |
| 服務類別 | 2類、3類、F類（交換機間幀） |
| 診斷 | POST和嵌入式聯機/脫機診斷 |
“以上數據和圖片來源于廠商”
