Mellanox Switch IB-2™ InfiniBand EDR 100 Gb/秒交換機
適用于低延遲、高性能和不受任何限制的大規模IB結構的部署。

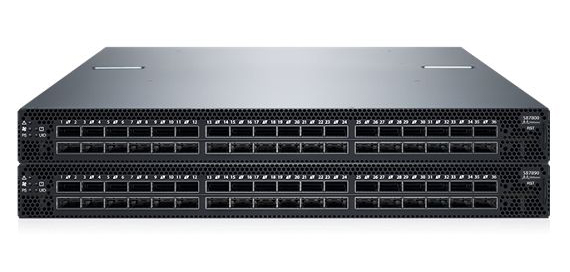

產品外觀
產品特征
高性能服務器聚合和經濟實惠的部署
Mellanox SB7800系列InfiniBand架頂式交換機可提供高性能、高端口密度和完善的結構管理解決方案。充分利用這些機會：
> 使得計算群集和融合數據中心運行多種規模的數據，同時還能降低運營成本和基礎架構復雜性。
> 從一系列支持100 Gb/秒速度且具有36個無阻塞端口的經濟實惠型Edge交換機中進行選擇。
Mellanox Switch IB-2™ InfiniBand EDR 100 Gb/秒交換機是架頂式分支連接或構建小型到大型群集的理想選擇。
通過靜態和自適應路由實現高效率
SB7800交換機提供靜態路由、自適應路由和先進的擁塞管理，可確保有效結構帶寬并消除擁塞熱點。它們經過了優化，可提供行業標準機架和領先的橫向擴展計算解決方案。
Mellanox交換機使用行業標準InfiniBand技術提供可擴展結構，可為一些規模大且速度快的高性能計算系統和新一代數據中心提供支持。SB7800交換機可提供：
> 業界領先的性能、電力和密度
> 能耗和成本效益
> 快速、輕松的結構管理，適合群集和融合I/O應用程序
使用InfiniBand實現多個子網
Mellanox InfiniBand智能交換機設備的每個端口可提供高達100 Gb/s的全雙向帶寬，用戶可借助該設備構建多個子網。
高性能解決方案與無錯結構
SB7800和SB7890交換機系統提供7.2 Tb/秒的無阻塞帶寬，端口延遲為90納秒，并且價格非常合理。獲得總共36個端口（每個端口100 Gb/秒），并構建可橫向擴展到數百個節點的群集。
> InfiniBand交換機可提供高帶寬、低延遲，以實現高服務器效率和應用程序工作效率，非常適合HPC應用程序。
> 通過共同設計SHArP技術，Mellanox智能交換機可實現網絡內計算。
> Mellanox Unified Fabric Manager (UFM)具有高可用性和可靠性，可確保良好的群集和數據中心性能。
Mellanox SB7800 — Switch-IB™ 2受管EDR交換機
SB7800通過共同設計可擴展分層聚合協議(SHArP)技術提供網絡內計算，可幫助您實現具有高達7 Tb/秒受管無阻塞帶寬和90納秒端口延遲的高結構性能。SB7800為每個端口提供高達100 Gb/秒的全雙向帶寬，是高性能需求的理想選擇，例如存儲、數據庫和GPGPU群集。SB7800通過靜態路由、自適應路由和擁塞控制等功能實現高效計算。這些功能消除了擁塞熱點，可確保實現有效的結構帶寬。板載子網管理器最多可為2000個節點實現簡單的開箱即用結構化啟動，而MLNX-OS®軟件可對固件、電源、端口和其他接口進行管理。
Mellanox SB7890 — Switch-IB™ 2 EDR交換機
SB7890通過共同設計可擴展分層聚合協議(SHArP)技術提供網絡內計算，可幫助您實現具有最高7 Tb/秒無阻塞帶寬和90納秒端口延遲的高結構性能。SB7800的每個端口可提供最高100 Gb/秒的全雙向帶寬。它是存儲、數據庫和GPGPU群集的理想高性能選擇。
支持高達100 Gb/秒數據速率的電纜和光纖
Mellanox電纜是一種經濟實惠的解決方案，用于連接高帶寬結構，可在整個網絡中擴展Mellanox高性能InfiniBand和10/40/56/100 Gb/秒適配器的優勢。
Mellanox銅纜
Mellanox無源銅纜連接可靠，并且不需要通過連接的網絡設備供電。Mellanox有源銅纜厚度更薄，是該無源電纜的替代產品，各種長度一應俱全。
技術規格
| Mellanox Switch IB-2™ InfiniBand EDR 100 Gb/秒交換機 | |
| 特性 | 技術規格 |
| 機箱包含項 | 表格： 19"機架安裝1U機箱 尺寸： 高：43.6毫米(1.7") x 寬：428毫米(16.85") x 深：685.8毫米(27") 重量： 11千克（24.2磅） 端口：36 鏈路速度： 高達7 Tb/秒(EDR)聚合數據吞吐量 接口類型： QSFP28，無阻塞 Mellanox SB7800： 管理端口： 雙100/1000以太網端口 基于DB9的RS232端口 USB端口 DHCP 熟悉的行業標準CLI 基于IPv6的管理 管理IP SNMP v1、v2、v3 Web UI Mellanox SB7890： I2C (RJ45) 系統重置按鈕 |
| 接頭與布線 | QSFP28接頭 無源銅纜或有源光纖電纜 光纖模塊 |
| 輻射/安全 | Mellanox SB7800： 安全性： CB cTUVus CE CU 排放量： CE FCC VCCI ICES RCM Mellanox SB7890： 安全性： 美國/加拿大：cTUVus 歐盟：IEC60950 國際：CB 排放量： 美國：FCC，A類 加拿大：ICES，A類 歐盟：EN55022，A類 歐盟：EN55024，A類 歐盟：EN61000-3-2，A類 歐盟：EN61000-3-3，A類 日本：VCCI，A類 歐盟：IEC 60068-2-64：隨機震動 歐盟：IEC 60068-2-29：撞擊，類型I/II 歐盟：IEC 60068-2-32：跌落測試 |
| 工作環境條件 | 溫度： 工作溫度：0 ºC至45 ºC 非工作溫度：-40 ºC至70 ºC 海拔高度： 工作海拔：-60至3200米 噪音： ISO 7779 ETS 300 753 其他： 符合RoHS-6標準 Mellanox SB7800： 濕度： 工作濕度：10 %至85 %（無冷凝） 非工作濕度：10 %至90 %（無冷凝） Mellanox SB7890： 濕度： 工作濕度：5 %至95 % |
| 結構管理 | Mellanox SB7800： 支持多達2000個節點結構的板載子網管理器 Unified Fabric Manager™ (UFM™)代理 |
| 指標 | 各端口狀態LED：連接、活動 系統狀態LED：系統、風扇、電源 端口錯誤LED 設備ID LED |
| 性能 | Mellanox SB7800： 1U交換機中36個EDR 100 Gb/秒端口 7 Tb/秒聚合交換機吞吐量 高達每秒70.2億條消息 90納秒交換機延遲 136 W典型功耗 集體卸載(SHArP) Mellanox SB7890： 1U交換機中36個EDR 100 Gb/秒端口 7 Tb/秒聚合交換機吞吐量 90納秒交換機延遲 136 W典型功耗 集體卸載(SHArP) |
| 性能特性 | Mellanox SB7800： 1+1冗余和熱插拔電源 N+1冗余和熱插拔風扇 80金牌+和能源之星認證的電源 雙核x86 CPU Mellanox SB7890： 1+1冗余和熱插拔電源 N+1冗余和熱插拔風扇 80金牌+和能源之星認證的電源 |
| 電源選項 | ATIS加權功耗：136 W 最大功耗（4類）：281 W |
| 電力和冷卻硬件 | 雙冗余插槽 熱插拔操作 輸入范圍：100 - 127 V交流電，200-240 V交流電 從前到后或從后到前散熱選項 熱插拔風扇單元 Mellanox SB7800： 頻率：50-60 Hz，單相交流電，4.5 A、2.9 A Mellanox SB7890： 頻率：50-60 Hz，單相交流電 |
| 交換機屬性 | Mellanox SB7800： 符合IBTA 1.21和1.3 9條虛擬通道：8條數據虛擬通道 + 1條管理虛擬通道 256至4K字節MTU 自適應路由 IB路由器 4個48 K條目線性轉發數據庫 Mellanox SB7890： 符合IBTA 1.21和1.3 9條虛擬通道：8條數據虛擬通道 + 1條管理虛擬通道 256至4K字節MTU 自適應路由 擁塞控制 端口鏡像 IB路由器 4個48 K條目線性轉發數據庫 |
| 電纜 | |
| 特性 | 技術規格 |
| 符合行業標準的InfiniBand架構規格 | IEEE 802.3 10GBASE-CX4 IEEE 802.3 10GBASE-SR和LR IEEE 802.3ba 40 Gig以太網 10GSFP+銅纜 QSFP+ MSA SFF-8436 SFP+ MSA SFF-8431 全部在Mellanox適配器和交換機上進行生產測試 出色的信號完整性 • 優于10-15的誤碼率(BER) 低串?dāng)_ 低插入損失 匹配的阻抗 安全閂鎖裝置 每端印有序列號 符合RoHS-6標準 1年保修 |
“以上數據和圖片來源于廠商”
